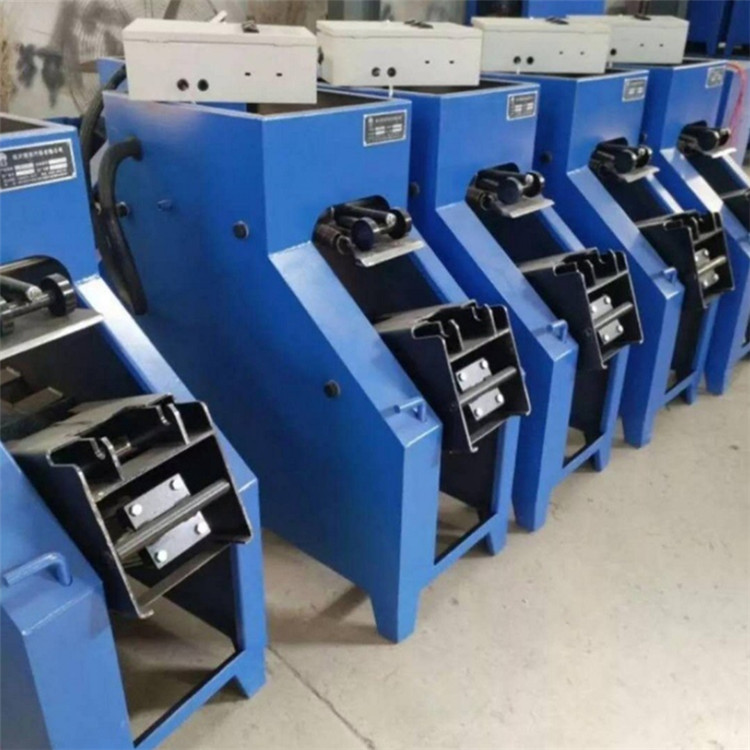

蓝江机械电控气动铲片机 刹车片铲片机
2021-04-02 16:03  浏览:157
价格:¥3000.00/台
品牌:蓝江
整机重量:200KG
电源电压:380V50HZ
总功率:13.2KW
起订:1台
供应:50台
发货:2天内
立即购买
刹车片剔除设备釆用气动控制原理,利用气动阀形成局部高压产生推力,推动合金铲片在气镐的作用下进行剔除工作;同时剔片基座釆用和刹车片同等弧度设计,在设备推动铲片的同时,基座转动,带动刹车片旋转,完成整个刹车片的剔除工作,不仅刹车片清理很干净,其上的固定铆钉也被全部清理,耗时极短;为解决不同型号的刹车片的问题。设备特别设计了刹车片锁定装置可用于不同型号刹车片的清理;设备整体设计紧凑巧妙,不仅适用于大型刹车片的剔除也适合小型刹车片;设备的电器控制系统釆用*新的微电脑控制技术,通过检测各个控制点的信号,*控制每一步骤,配合气动阀完成整个刹车片的剔除工作。设备釆用一键式控制技术,操作简单方便,适合各种规模的汽车维修单位。
一、设备参数
 输入电压:220V            风压压力:0.8
 功   率:60W              总质量:194KG
 二、设备橾作说明
    1、设备操作流程
  连接风压机
  接通系统电源
  放置刹车片
  根据刹车片的规格调整刹车片锁定装置
  按下自动启动按钮
  工作完成
    2、操作详解
    2. 1、将空压机的引出接头直接读到箱体上的气体进气口上,控制柜体和剔片主机的气路对应连接好,即可开始工作。
    2.2、系统采用交流220V电源,切不可接错
    2. 3、将待清理的刹车片放置在刹车片锁定装置上
    2. 4、根据刹车片的规格需要调制刹车片的锁定装置以及铲头的位置,因为各种型号的刹车片规格不一样,这部分需要手动调节;调节的时候可以先将设备运行转为手动运行状态,在手动状态单独控制每一个步骤,*调整铲头和锁定装置的位置,己到达到*佳的清除效果。
    2.5、安装好刹车片后,按下电箱上的【按住剔片】开关(铲片时不要松开)设备即自动开始清理工作,清理完成后松开【按住剔片】开关,各个功能项自动复位。
    3、操作注意事项
    3.1、要保证控制柜体和剔片主机的气路一一对应链接,不可错接。
    3.2、控制器采用AC220V供电,不可错接
    3.3、刹车片安装时要将刹车片固定在基座的卡槽上
    3.4、剔片机在工作时禁止触碰设备,防止发生安全事故
电器操作说明:
操作系统分为手动和自动控制两部分。
   当选择手动模式时,所有的功能项可以通过手动独立控制的方式来工作,其中【正转】、【反转】、【抬铲】、【落铲】按键是点动按键,按下即工作松开即停止,【风镐】、【锁片】是保持型按键,按下即工作,第二次按下时停止工作。
当模式由手动转为自动模式时,风镐和正反转停止工作,但是落铲和锁片保持原来的状态不复位;这个设置的作用是:可以利用手动操作的方式调整铲头和刹车片的对应位置,防止出现铲头和刹车片不对位的情况。
   选择为自动模式时,只要按下【按住剔片】即可进行刹车片的剔除工作。
刹车片的自动剔除工作流程是;锁片——落铲——正转——风镐启动——剔片【按住剔片】按钮是一个点动式的按钮,工作时由操作人员按住按钮即开始工作,松开按钮设备即停止工作。
 三、常见故障及分析处理
  使用人应严格按照产品说明书正确操作控制器
  不得改动设备内部件和连线。
  踢片机应在牢靠,无坑洼的地方水平安装。
  在每次使用之前请进行必要的检查。
  当检修时,需关闭所有电源。
  本设备机体保修一年,电器、铲保修三个月。
 四、注意事项。
    1、进气压力,8-10kg/cm,压力过大时,请安装泄压阀。
    2、电控箱上的气源液压阀上,压力*大8-10兆帕,压力表的压力应调
此压力,如超出此压力,易造成气动元件的损坏。
    3、电控箱严禁放置在机器上,应单独悬挂放置。
    4、操作台前,严禁站人。
    5、安装气管时,气管与电控箱的号码对应插入。
成整个刹车片的剔除工作。设备釆用一键式控制,操作简单方便。
