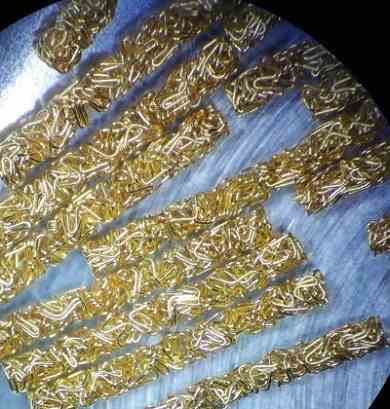

毛纽扣接触件采用高弹性的铍青铜丝随机密绕成圆柱状零件，轴向可以实现15%～30%的弹性压缩，通常压缩量选取为总长度的20%。该类接触件适合于高密度、长寿命、高可靠、高频高速传输、低接触力等应用场合，原理与普通弹簧接触件同为弹力接触，但其特殊的构造，没有形成弹簧的感应线圈效应，减少了信号路径长度和趋肤效应，增加了结构的完整性和结构强度，形成内外部的多点并联冗余接触，具有互感自感小、电容小和接触电阻低等优点。适用于PCB与PCB之间的高频、高速互连，满足电子应用的苛刻要求。
西安景坤电子科技有限公司(132 2800 3419)大量长期供应各种直径和长度的毛纽扣（Fuzz Buttons）接触件，或根据客户要求定制，除常用的铍铜丝外，还有钼、钨、镍等合金丝绕制的规格品种。
应用场合：*A、BGA、PGA、CGA、QFN等
节点间距：0.4mm及以上
弹性压缩量：总长度的15 - 30％或一般取标称长度的20％
电流能力：5安培连续
工作温度：-60°C至150°C
配合周期：单独使用一般5000次循环，带安全帽高达500000次循环
频率能力：自然状态下为40 GHz，设计优化为100 GHz
交叉通话/带宽： - 20dB@10Ghz
插入损耗S21：-1dB@26GHz
回波损耗S11：-20dB@10GHz
电感：0.19nH Self / 0.03nH相互
电容：0.16pF接地/ 0.008pF相互
电阻：<10mΩ
上升/下降时间：50ps / 50ps
