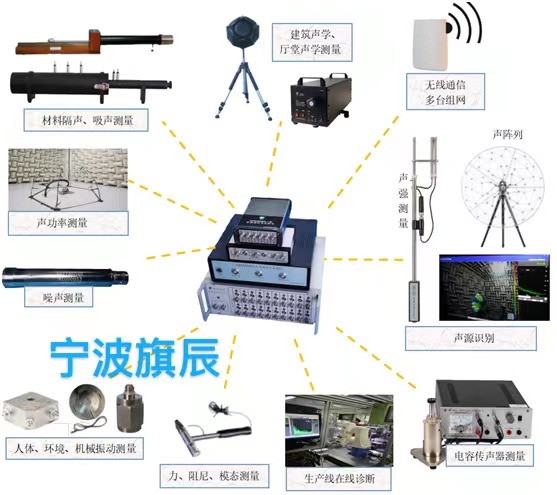

ACE6201型在线检测系统
一、 概述
设备在运转过程中，必然产生振动、噪声，噪声、振动的特征间接反应了设备的运转状态。传统的测量仪器测量设备的噪声、振动总值，从总量级上控制设备的振动、噪声不超标；许多异常件可能总值不超标，但存在异响或特殊的故障信号，频谱分析及各种特诊提取方法越来越多的用到产品检测上。
随着自动化流水线的发展需要，自动检测越来越引起人们的重视，成为保证产品质量、提升效率、提升市场竞争力的重要手段。
本方案在对样品及样例录音的分析前提下，给出噪声、振动的频谱分析、并给出第三方软件的通信接口，实现产品的自动判断。并可根据需要，后续方便的添加新的测量通道或分析软件。
二、 方案特点
Ø 噪声、振动多通道测量支持。后续可扩展加入压力、电流等不同物理量传感器测量
Ø 窄带频谱分析、三维色谱分析、录音后分析、在线检测等多功能支持。
Ø 丰富的后端分析软件，功能扩展简单
Ø 全中文操作界面
Ø 完全自主知识产权，升级、维护方便
三、 仪器配置清单
|
型号及名称 |
主要功能 |
数量 |
|
主机 |
1通道振动、1通道噪声信号同步采集 |
1 |
|
预极化测试电容传声器 |
1/2’’电容传声器，声电转换 |
1 |
|
前置放大器 |
配合电容传声器使用，阻抗变换 |
1 |
|
三脚架 |
1.5米，固定电容传声器 |
1 |
|
延伸电缆 |
BNC-BNC连接线，5m长。延伸传感器 |
2 |
|
振动加速度计 |
单轴向振动加速度传感器 |
1 |
|
AWA6021A型校准器 |
电容传声器声校准使用 |
1 |
|
立体声耳机 |
用于耳机* |
1 |
|
1/3 oct分析软件包 |
2通道OCT、1/3OCT频谱分析。支持第三方软件通信控制 |
1 |
|
FFT分析软件包 |
2通道窄带频谱分析。支持第三方软件通信控制 |
1 |
|
计算机（可自购或代购） |
DELL品牌机 Win10 操作系统 I3及以上CPU，4G内存，256G固态硬盘 |
1 |
四、 参数介绍
1、主机
主机是一款利用计算机多媒体技术开发的信号*器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。*分信号发生器和信号*两部分，发生器独立两通道，*独立通道。采用网口进行数据通信，使用方便。
1.1采集部分主要技术指标
1、 输入通道：2~6个
2、 输入信号类型：电压或ICP
3、 AD位数：24位
4、 动态范围：大于110dB
5、 频率范围：0.1Hz～80kHz（1kHz为基准，误差小于0.1dB）
6、 测量范围：电压10μV-10V(rms)
噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)
振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)
当传感器灵敏度变化时，测量范围将随之不同。
7、 采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz 可选（192k采样*支持8通道同步）
8、 输入阻抗：>600kΩ||<200pF
9、 单独转速输入通道
1.2 发生部分主要指标
1、 输出通道：2个
2、采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可选
（可设置单通道输出，采样率可支持131072和192k采样）
3、 频率范围：10Hz~40kHz（1kHz为基准，误差小于1dB）
4、 *输出幅度：10V（rms）
5、 谐波失*：<0.1% @8V
6、 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等
2、预极化测试电容传声器
1．尺寸：1/2’’
2．
频率范围：10Hz~20kHz
3．灵敏度：约为50mV/Pa
4．动态范围：16～140dB
5．频响特性：自由场
6．温度系数(dB/℃)：0.01
3、前置放大器
1. 类型：ICP型
2.
频率范围：10Hz~100kHz
3. 输入阻抗：≥10 GΩ//0.35 pF
4. 传输增益：-0.15dB
5. 输出阻抗：＜50 Ω
4、振动加速度计
1．类型：ICP型
2．灵敏度：≈ 50mV/g
3．频率范围：0.5 Hz~5kHz
4．测量峰值：1000g
5．温度范围：-40 ~ +120
6．重量：32g
7．接口：BNC
5、声校准器
1.
执行标准：GB/T 15173-2010/IEC 60942:2003 1级
2. 频率：1kHz&plu*n;1Hz
3. 标称声压级：94dB 和114dB
4. 声压级准确度：1级，&plu*n;0.25dB
5. 总谐波失*：≤1%
6. 标配AWA8531型1/2″声校准配合器
6、1/3 OCT分析软件
1．符合标准：IEC61260 CLASS 1,GB/T3241 1级
2．频率计权：A、C、Z可选
3．平均方式：线性、指数、恒误差可选
4．
可随时间记录分析结果，最小记录间隔为0.01s
7、 FFT分析模块性能
1、窗函数类型：汉宁窗、汉明窗、平顶窗、布莱克曼窗、梯形窗、三角窗、矩形窗
2、FFT线数：256、512、1024、2048、4096、8192、16384、32768、65536
3、平均方式：线性、指数
4、数据重叠率：0、25%、50%、75%
5、特殊功能：互谱、谐波分析、超限测量、*值保持等
8、采集分析软件
1. 实时采集显示波形，支持多通道同步采集，采集时间可设定。
2. 可对波形数据剪切.粘贴.*.另存,放大,缩小.
3. 配相应软件可对记录波形进行后分析
9、频率分析软件模块
1、以色谱图的形式直观展现产品一段时间的频谱变化
2、用于故障特征点分析诊断用，横坐标为时间，纵坐标频率，分贝大小用颜色表示；
3、时间切片，显示某一时刻频率、幅值二维图
4、频率切片，显示某一频率的时间历程二维图
5、数据可保存，后续脱机分析
10生产线自动判断软件
通过网口、串口或IO通信模块，与PLC等通信，实现起停判断，数据回传等
提供通信协议、通信例程及调试指导
原始波形、各分析数据可保存，方便后续查看分析。
