品牌:丰瑞旋转接头
压力:5.0MPa
转速:100rpm
温度:180
起订:10件
供应:100件
发货:3天内
使用温度：T≤300℃
工作压力：P≤1.6MPa P≤2.5MPa P≤4.0MPa
试验压力：P≤2.4MPa P≤3.75MPa P≤5.75MPa
沿轴线旋转：360°
*大折曲锥角：30°士1
法兰标准：JB/TB82.1-94
*随转速、温度、压力的不同，使用极限值也不同，特殊条件的旋转接头请与滕州市丰瑞机械制造有限公司技术部联系。
>>球体转动式旋转接头结构特点：
球体转动旋转接头又称通用型球型补偿器，是步进梁式加热炉*旋转接头；主要是应用于钢铁厂步进梁式加热炉汽化冷却系统技术上的关键设备，它是将加热炉上做周期性运动的冷却构件与固定构件相连结的柔性管接头上的主要部件。在有一定压力、温度和流动介质条件下，实现与加热炉的活动装置的同步连续运动。此外还用于补偿热力管道的热胀冷缩等作用。
设计合理、转动灵活、密封可靠、自动补偿、转动力距小等；严格执行YB/T 029一92通用型球形补偿器技术条件的各项要求，并对其进行技术革新改进，使得球管旋转接头在使用时可自动补偿，使密封效果更加劳靠，使用寿命得到更好的延长。

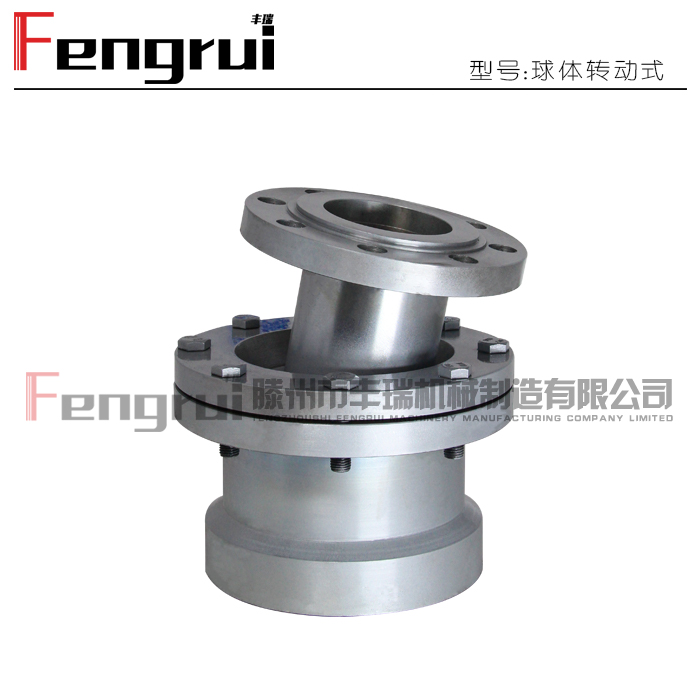

>>球体转动式旋转接头实拍大图：
>>球体转动式旋转接头规格尺寸：
| 球体转动式旋转接头选型规格尺寸表 | |||||||||
| 通经DN |
L | O | D | D1 | D2 | b | 螺孔 | h | 工作压力 |
| DN80 | 265 | 270 | 195 | 160 | 135 | 26 | 8-M16 | 24 | 2.5MPa |
| DN100 | 300 | 280 | 260 | 190 | 160 | 28 | 8-M20 | 30 | 2.5MPa |
| DN125 | 369 | 335 | 270 | 220 | 188 | 30 | 8-M32 | 32 | 2.5MPa |
| DN150 | 369 | 380 | 300 | 250 | 218 | 30 | 8-M32 | 32 | 2.5MPa |
>>旋转接头的使用：
1.应该保持滚筒及内管内部的清洁，对新的设备应特别注意，必要时需加过滤器，以避免异物杂质对旋转接头接头造成异常磨损。
2.当发现旋转接头渗漏时，应及时停机检查渗漏原因，不要带病工作，以免造成零部件的异常损坏。
3.在未流通介质时，应避免长时间空运转。
3.因机器长期不使用会导致旋转接头内部的结构与起锈，请注意如再使用很可能卡住或者滴漏现象发生。
4.带有注油装置的请定期注油，确保轴承运转的可靠性。
5.流通热体介质的旋转接头应逐渐升温，避免温度急变，对密封件造成老化。
>>旋转接头的维护：
1.拆卸旋转接头时，应注意过高的温度对身体的影响。
2.拆下并打开旋转接头时，应注意装配顺序，并保持内部零件的原始状态，以分析原因。
3.检查密封端面的磨损状况及厚度变化情况（一般正常磨损量为5-10mm）；观察密封端面的摩擦轨迹，看是否出现三点断续接触或者划伤等问题，这属于不正常的摩擦状况，应立即维修。
