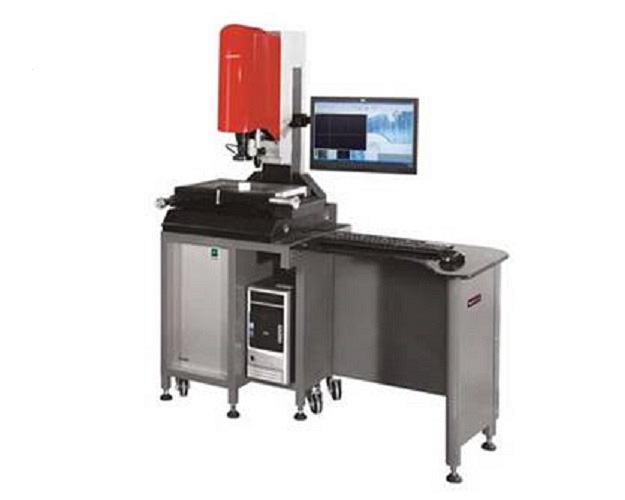

2.5次元影像测量仪
2021-06-18 07:44  浏览:389
价格:¥1.00/台
品牌:EV3020T
机台行程(X,Y):300 mm×200 mm×200mm
分辨率:0.00001mm(绝对式光栅)
重复精度:±0.002 mm
起订:1台
供应:99台
发货:3天内
立即购买
 1.产品设计和制造符合下列标准

1.国家计量技术影像测量仪校准JJF  1318-2011规范

2. 国家产品几何技术规范(GPS)影像测量仪的验收检测和复检检测 GB/T 24762-2009

3. 苏州质量技术监督局Q/320505AD005-2012备案注册第029号2012年-J

4.测量精度依据ISO10360-7。



2.技术参数

机台行程(X,Y) :300 mm×200 mm×200mm

分辨率:0.00001mm(*式光栅)

XY轴线性精度:U= ( 2.5+L/200 )μm

重复精度:&plu*n;0.002 mm

载物台尺寸:460 mm×360 mm

玻璃台尺寸:340 mm×240 mm

承载重量:20 kg

工件限高:200mm

物镜:怡信自主研制F-1高精度全闭环 环型光栅 自动变倍 自动对焦 光学远心镜头

光学放大倍率0.75×-4.5×

影像放大倍率:25-150×(实物到23萤幕1920xx1080像素)

影像系统:日本 SONY1/2芯片高清高解析彩色摄像机

影像截取卡:怡信Easson自主设计影像测量仪器*卡

同轴光:镜头一体式呈现

照明系统:F-100 40路全功能光源(带激光辅助对焦)

定位系统:双激光辅助定位

电控系统:AR-3影像测量机以太网络控制系统

传动方式:光杆传动+双导轨

操作方式:X、Y 手轮+快移  Z电动

机台基座、Z轴立柱:高精度花岗岩平台

量测软件:光学视觉量测软件Easson 2D ---- 自主开发,免费升级

数据输出:测量数据Word(doc)、Excel(xls)

物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)

SPC分析,数据Word(doc格式)、Excel(xls格式)

数据导入:二维图形AutoCAD(dxf))

电源:AC 220&plu*n;5V、50Hz

使用环境:温度 20&plu*n;3 ℃,湿度35%-65%

主机外形尺寸:690 mm×720mm×890 mm

整机外形尺寸:1350 mm×80 mm×1700 mm





探针测量:

1.测针工作原理:

 测针是测量系统的组成部分,当测针的测针头与被测工件接触时,测针头变化带动测头机构产生信号,在经过处理得出测量结果,达到检测目的。

2.测针测量误差来源

环境温湿度,测针组成材料的刚度,测针头的精度,测针头与测针柄部螺纹同轴度,测针柄螺纹的精度,测针头与被测工件接触位置。

建议在精密测量时,应对测针进行标定,否则将降低测量精度。

3.测针选择原则

1.测球直径尽量大,已减少被测工件表面粗糙度对检测结果的影响。

2.测针尽量短,测针超短其弯曲或变形量越少,精度越高。

3.接头尽量减少,每增加一个连接点,便增加了一个潜在的弯曲和变形点。

4.测针连接形式

螺纹或直柄连接

5.球形螺纹连接直测针的基本机构

 测针头、测针杆、测针柄、加长杆、防撞保护座等。







探针测量包含 2 个菜单,分别为 “探针测量” 和 “三维辅助测量”。

“探针测量” 菜单主要用于进行物体的单一测量,包含以下命令:

探针设置:进行探针的一些常规设置,包括探针的校正等。

水平线测量:用于测量与水平面平行的直线。

水平圆测量:用于测量与水平面平行的圆。

空间点测量:用于测量空间上任意一点,此命令须设置基准平面。

空间线测量:用于测量空间上任意直线,此命令须设置基准平面。

空间圆测量:用于测量空间上任意圆,此命令须设置基准平面。

解法设定:用于设定空间点、线、圆的补偿方式,如是否投影到基准面等等。

高度测量:用于测量物体在 Z 方向上的距离。

平面测量:用探针取至少 3 点用于拟合一个平面,以求得此

平面的平面度等参数。

球测量:用探针取至少 4 点用于拟合一个圆球,以求得球的直径等参数。

圆筒测量:用探针取 6 点用于拟合一个圆筒,此命令须设置基准平面。

圆锥测量:用探针取 6 点用于拟合一个圆锥,此命令须设置基准平面。

曲线测量:此命令用于测量空间任意一个平面上的曲线。

行为公差测量:平面度、平行度、垂直度、倾斜度、跳动。

备注:探针有自动回弹保护防撞功能。碰撞速度及回弹距离可根据测量要求自行设定。怡信测头自动测量系统可保证测头与工件表面接触的平稳性并且保证测力的稳定性及连续性,从而提高了产品的重复测量精度,Z轴测头自动回弹功能可防止强烈撞击,提高了产品的耐用性及可靠性.



3.软件特点

智慧型量测软件Easson2D主要功能简介

a、基本功能:

●笛卡尔坐标/极坐标转换 ●*/相对/工作坐标转换

●公/英制转换   ●度/度分秒转换

●点/点群  ●两点/多点求线

●三点/多点求圆及弧    ●B-spline线

●两点间的距离     ●两线间的平均距离

●点线间的距离     ●两圆心距离

●圆线距离  ●两线间的夹角及交点

b、特殊功能

1.软件控制光源:上光源为48路全功能光源(带激光辅助对焦),下光源为直光源,提高影像测量精度性能。

2.量测工件无需调节摆正,软件提供坐标平移、旋转、摆正。

3.直接在影像及几何区标注/移动尺寸。直线修剪、延伸功能。

4.几何区点、线、圆/圆弧及直线端点、中点,圆心、象限点自动捕捉。

5.调节CCD参数设定,提高自适应力;去除毛边功能,以正确取得量测数据。

6.利用影像工具快速自动抓取基本几何轮廓边界点,直接拟合成线、圆、弧。

7.量测区工件放大摄像图形化输出,转成(.bmp、.jpg)。

8.测量数据化输出,转成WORd (.doc) 、EXCEL (.xls)。

9. SPC功能,直接输出管制图,转成EXCEL 。

10.机械图形直接输出.dxf格式,实现2D抄数功能 ,与AutoCAD软件无缝联接。

11.可转入.DXF格式文件,与工件实物或测量图形进行比对。并可直接在影像区任取两点得到误差测量值。

12.提供平面内直线度、圆度、角度分析,进行有效之品质检验

13.机台精度补偿,提高量测精度。

14.软件可以对多变形、槽形、圆弧倒角、虚拟测量。

15.可以升级2.5D测量软件,功能有:斜面、高度、圆球、圆柱测量等.

16.重新测量功能:该功能可对已测量过的元素,重新改变测量方法,灯光,倍率等,然后会刷新测量数据,并且与其相关的元素数据也会刷新(如:两线构造距离,如果其中一条线重新测量了,那么距离元素数据也会重新刷新)。

17.修改编辑及查看寻边状况:软件可以修改编辑任何测量元素的寻边范围,光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等),以便用户掌控测量的全过程的状况.

18. 可以修改元素名称及尺寸名称,以与客户图纸一致:客户可以*元素的名称及尺寸名称。如:可以C1(圆1) 修成你想要的名称. 并可以C1的半径,直径,周长,面积等等名称改成你想要的,以便完全符合图纸的需求.

19. 极座标与直角坐标可以混合编程,以符合设计图纸的要求:比如:10个元素中,其中的一些元素为极座标显示,另一些元素是直角坐标显示,并可以导出到报表中去.

20.可以运行程序的过程中暂停执行程序,并对某元素修改后,继续向下测量 。

21.批量设置元素的公差带及名义值:在设置元素的公差带和名义值时,不用一个元素一个元素的设置,这样效率很低,可一次性批量设置公差带和名义值,提高效率.

22.可建立多重工件座标系。并可以建立多重Z轴座标系:软件可以建立多重工件座标系。并可以在多个不同的Z轴平面上建立不同的Z轴座标系,这对有台阶的工件,且不同的台阶厚薄不一时,非常有用。

当建立多重工件座标系时,测量的数据的可以在哪一个座标系测量的,就显示哪一个座标系下的数据,也可以只显示在当前座标系下。

23.大半径小圆弧的*测量:软件创新算法,可以*测量大半径小圆弧,特别是小于45度的小圆弧,能作到*测量,解决了业界的一大难题。

24.功能强大的自定义报表功能。可以按客户的报表要求,输出报表

25. 快速*的影像对焦功能。





4、机器特点

机身主体采用高精密天然花岗岩,具有稳定的温度特性和抗时效变形能力,保证测量的稳定性及长期使用的精度。

所有怡信的光学影像测量仪均标配由本公司自行开发的F-1高精度全闭环自动变倍光学镜头,高性能,超低畸变,保证测量的*度。

高精度全闭环自动变倍光学镜头

     远心光学原理:采用平行光路径光学设计,物体影像的尺寸不会随着与镜头的距离而改变,造成*的效果产生额外的测量误差。

自动变倍光学远心镜头(Telecentric),怡信专业制造,主要是为纠正传统镜头的视差而特殊设计的镜头,它可以在一定的物距范围内,使得到的图像放大倍率不会随物距的变化而变化,这对被测物不在同一物面上的情况是非常重要的应用。








视觉系统光学性能的4项*基本参数是:
1.视野(field of view
2.分辨率(resolution
3.工作距离(wo*ng distance




























光圈是一个用来控制光线透过镜头,进入机身内感光面的光量的装置,具体地说,如果亮度大,它可以收缩,减少通过的光线总量;反之,如果光线很弱,则可以开大以便让更多的光线进入。光圈越大,景深越小;光圈越小,景深越大。工作距离越远,景深越大;工作距离越近,景深越小

F1 高精度 全闭环 自动变倍远心镜头 特点如下:

     采用本公司专为F-1开发设计的高精度,高分辨力环型光栅尺作全闭环位反馈

高分辨力,全闭环 位置反馈,免除齿轮传动间隙带来的影像倍数重复误差,大幅提升整机测量的重复精度。

环型光栅分辨力比上一代的变倍镜头高出20倍。
























F-100 48路全功能光源(带激光辅助对焦)







































    怡信远心镜头VS非远心镜头





















          使用非远心镜头成像会产生*假象,带来测试误差。

          使用远心镜头修正光源影像不扭曲,提高测量精度。





怡信同轴光VS同行无同轴光





















同轴光界面                                                      普通光









怡信高清相机VS同行普通相机























               怡信影像仪*高清CCD*图片                        普通CCD*图片





怡信*光栅尺VS同行普通光栅尺





















怡信0.01um*光栅尺 高精度 高分辨率                             0.5um普通光栅尺







影像测量仪安装、验收标准

1.设备验收、清点及安装调试验收

1.1设备的验收

设备的验收分为二个阶段,即:*次、*终验收,其验收方式按双方达成的技术协议执行。

1.1.1第1次验收:设备经过出厂验收合格,运抵买方项目现场后,买、卖双方有关人员共同开箱验货;如有货物短缺、质次、损坏等问题,应作详细纪录,并由卖方先立即、无条件为买方调换或补齐,然后再检查原因,追究责任人。直至无疑义后,第1次验收合格。卖方并同时提供出厂前的测试报告和产品合格证书;

1.1.2*终验收:设备、材料安装、调试结束,达到验收标准,买、卖双方派员共同验收合格,经买、卖双方确认,*终验收合格。

2.1安装调试验收

卖方免费负责在买方现场完成设备的安装和调试工作。在买方现场进行的安装,买方应提前准备好气、电、接地保护等基础设施,并以传*方式通知卖方,如有问题提前沟通以确保顺利安装。公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要,用户需提供内部拆装、运送及就位支持。*终验收将根据企业标准Q/320505AD005-2012执行。在调试完成后对设备进行验收,验收该设备按双方达成的技术协议执行。各项技术指标按双方签订的《技术协议》内容执行,验收完成后双方共同确认,并由双方代表签订《安装调试验收报告》。

影像测量仪的包装、运输方案

包装和运输

1. 采用良好的木箱包装方式,公路运输,保证设备良好。包装及运输过程的问题由卖方承担。

2. 货到需方后,卖方的人员将在1个工作日内到达需方现场进行开箱验货并安装、调试设备。





影像测量仪安装方案及计划,安装、施工组织机构及人员情况

安装方案

仪器安装之前,请先阅读此“安装注意事项”

安装注意事项:

a.      请放置本产品用于通风、干燥处,尽量保持环境温度在20℃-25℃之间。

b.     请勿放置本产品于灰尘多、潮湿的地方。

c.      本产品使用220V,50-60HZ交流电源,本产品要求电源有良好结接地。

d.     请放置本产品于远离强电场或强电磁*源的地方,如交流电柜、大型机床、电磁铁、电火花机等。

e.      为保证测量精度,请将本产品放于远离震动源的地方,如冲床、震动机等。

f.      请勿自行拆卸或调整产品零件。

g.     请勿使用非本公司生产或提供的配件。



1.安装电脑台















2.安装电控箱

















3.安装电脑

  a.超好电脑各部分连线。

  b.将2D机身引出的视频线插入电脑视频接口的*1口

我司配备*的CNC工程师和*客户经理组成的*团队,并且有经验丰富的应用工程师提供整套的交钥匙工程。
设备备件清单

系统配置明细表

名称

规格型号

制造商

数量

1.主机

EV-3020TZNC

Easson

1台

2.机座

3020

Easson

1张

3.电脑

WIN7

HP

1套

4.电脑桌

3020



1套

5控制手柄

RS232

Easson

1个

6.影像卡

SV2000E

Easson

1片

7.网络控制卡

Easson

Easson

1张

8.X、Y、Z轴 光栅尺

0.01UM*光栅

Easson

3支

9.镜头(标配同轴光)

自动变倍/对焦

Easson

1支

10.CCD

SONY芯片

日本

1只

11.上光源(辅助定位激光)

40路

Easson

1只

12.下光源

LED直光源

Easson

1只

13.丝杆

精密级

台制

1套

14.线性导轨

研磨级

台制

1套

15.校正卡

Easson

Easson

1片

16.使用手册

Easson EV

Easson

1本

17.Z轴外罩

铸铝压件

Easson

1个

18.软件版本

Easson 2D

Easson

1套

19.安装光盘

Easson 2D

Easson

1片

20.雷尼绍MCP测头

MCP测头座壹个、Φ2、Φ3测针各壹根、

Renishaw

1套
