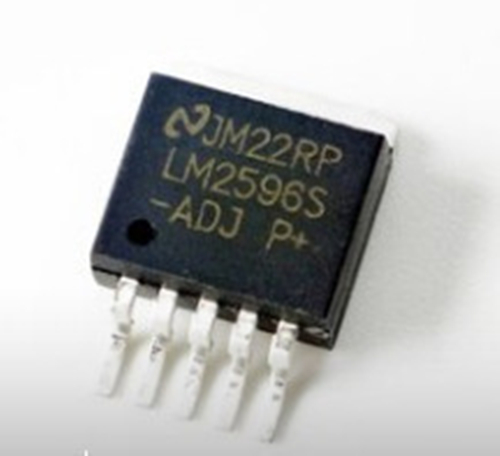

LM2596/LM2596HV是一款150KHz固定频率的PWM DCDC稳压电源换器。它具有3A输出电流驱劝能力,高效率、低纹波、高线性调整率等特点。该芯片采用PWM调制模式，能够调节占空比线性范围0~*。LM2596/LM2596HV 内置固定频率振荡器和频率补偿块，其使用十分简单，仅需要极少量的外部元器件。此外，该芯片还内置带迟滞功能的使能、过温保护、过流保护和剌激过流保护等功能。当次级过流保护发生时，芯片内置降频功能使用工作频率由150KHz       降到了50KHz。

特点

◆     输入电压范围4.5V到40V,HV型号的60V

◆     稳压输出有3.3V、5V、12V、和输出可调世版本,输出可调节版本调节范围为1.23V到37V、HV型号57V

◆     占空比可调节范围0~*

◆     *小饱和压降1.5V

◆     150KHz固定工作频率

◆     ON_OFF迟滞开关功能

◆     内置过温保护、过流保护

◆     内置频率补偿功能

◆     高工作效率、线性调整率和负载调整率

应用

◆     液晶显示器,液晶电视

◆     数码相框

◆     电视*

◆     调制解调器

◆     各种电话、网络设备
