两个点顶板离层指示仪、矿用顶板离层仪

两个点顶板离层指示仪是监测顶板岩层分离时所产生位移量的*仪器，用于监视监测顶板位移(围岩离层)量,避免顶板(围岩)塌方冒顶。两个点顶板离层指示仪主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，是了解所使用锚杆、锚索的合理性、经济性的依据。

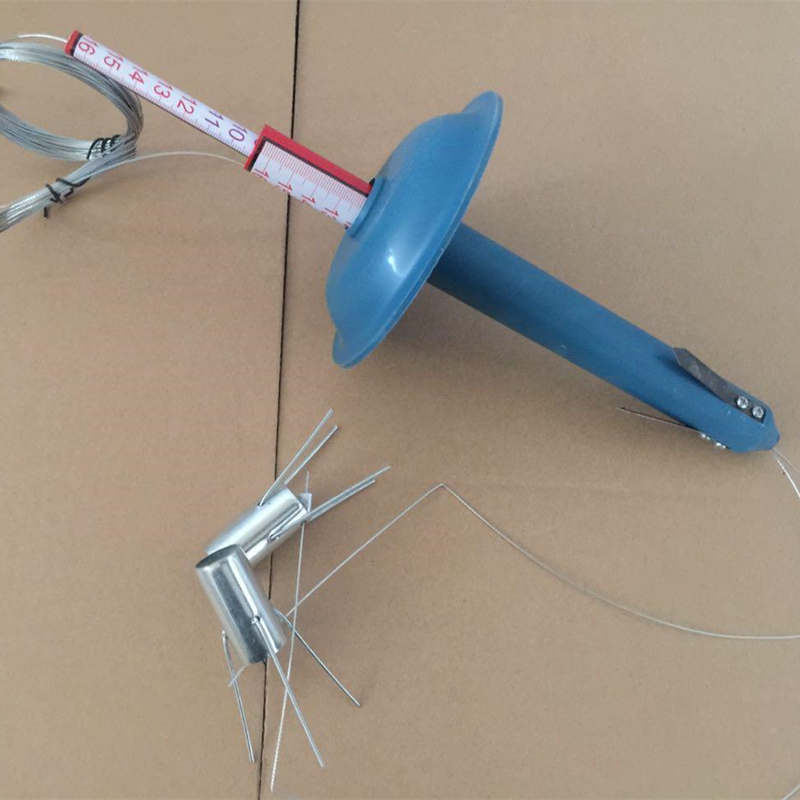

一、两个点顶板离层指示仪结构：

 顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成：

（1）孔内固定器采用弹簧抓爪式结构；

（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；

（3）测读数装置由两个带有刻度标志的半圆钢条组成；

（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。

二、两个点顶板离层指示仪安装步骤：

1、用锚杆钻机φ28mm钻头打7m—8m深的孔；

深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；

2、两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。
