品牌:双金
产品规格:DN400-DN1000mm
适用温度:常温
公称压力:1.0-2.5MPa
起订:1台
供应:100台
发货:3天内
立即购买

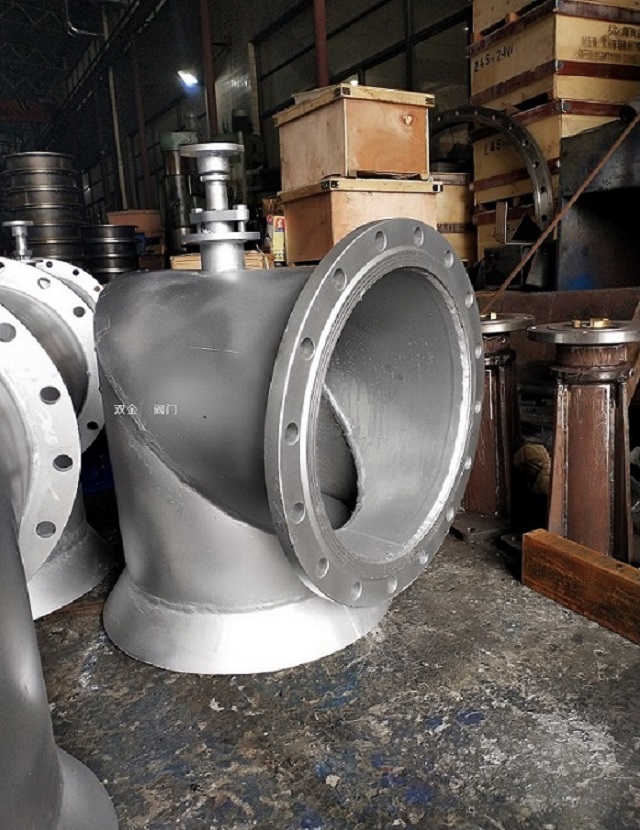

PZ-I手动配水闸阀是在PZ型的基础上进行的改进设计，PZ-I手动配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。
一、 型号说明：（例如）
PZ-I/PZ
二、 PZ-I配水闸阀技术参数：
型 号：PZ-I-400 PZ-I-500 PZ-I-600 PZ-I-1000
公称直径（毫米）：400 500 600 800 1000
介 质：水
介质温度：常 温
操作行程（毫米）：216 290 290 314
压力（公斤力/厘米2）
工作压力：1
试验压力：2.5
操纵方式：手 动 操 作
制造工艺：铸造/焊接
重量（公斤）：带法兰短管：370 450 637 851 1431
不带法兰短管：289 345 494 656 1122
备注
PZ-I-800、PZ-I-1000、PZ-I-1200为直角钢板焊接铸造组合形式
PZ-I配水闸阀φ1200型技术参数:
四、 采用说明 1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：（单位：毫米）
H：5000 4500 4000 3500
h：PZ-I 400 3765 3265 2765 2265 500
PZ-I ：600 3497 2997 2497 1997
PZ-I：1000 3100 2600 2100 1600
PZ-1：1200 3040 2540 2040 1540
各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按H=5000mm供货，连接杆的一端的法兰根据实际需要的h值在现场焊接。
2、本配水阀所带的法兰短管，如使用单位不需要，订货时应说明，否则一同供货。
3、由浙江省温州市永嘉县瓯北镇双金自控阀门厂成套生产供应。 如因产品改进请以实物为准。
