中国地质构造种类繁杂,工程勘查目地各不相同,打孔尽管不深,但钻探技术之复杂性无异于深孔岩心钻探。因此,用到钻探机须具有多功能的特性。

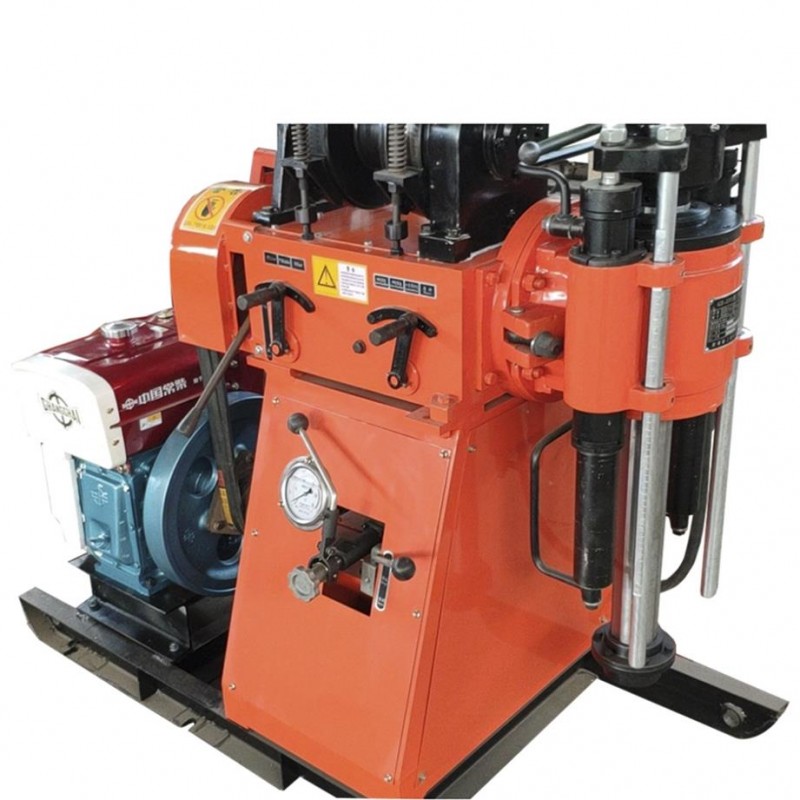

GY-150钻机是一种轻便多用途工程勘查钻机，它适用于工业和民用建筑，铁路，桥梁，水电等部门的工程地质勘探，以及小直径的基桩孔施工 。在中铁五局项目、中铁十二局项目中发挥了大作用。



GY-150钻机详细参数：



1、钻进能力



钻孔直径（mm）300  76  46

钻孔深度(m )35  150  190

钻杆直径(mm) 42

立轴倾角范围 0°～360°



2、转盘



转速（r/min）60    200   400    610    1100

扭矩 1800N·m

给进行程  450mm

油缸给进力 20KN

油缸上顶力 30KN



3、升降机



卷筒直径 φ125mm

钢丝绳直径 φ11mm

卷筒容绳量  26m

单绳提升力  24KN

单绳提升速度（m/s）0.20     0.72   1.26     2.8



4、油泵



型号

CBF-F420-ALPL齿轮油泵

排量 20mL/r

额定转速2500r/min

额定压力 20MPa

压力 25MPa



5.水泵型式

卧式单缸往复双作用活塞泵

流量 100 L/min

高工作压力 1.5 MPa

（1）电动机

Y160L-4 15KW 1460r/min

（2）柴油机

常柴ZS1105 13.2KW 2200r/min



7、钻机外形尺寸（长×宽×高）1800×850×1420mm



8、钻机重量（不包括动力机）600kg
