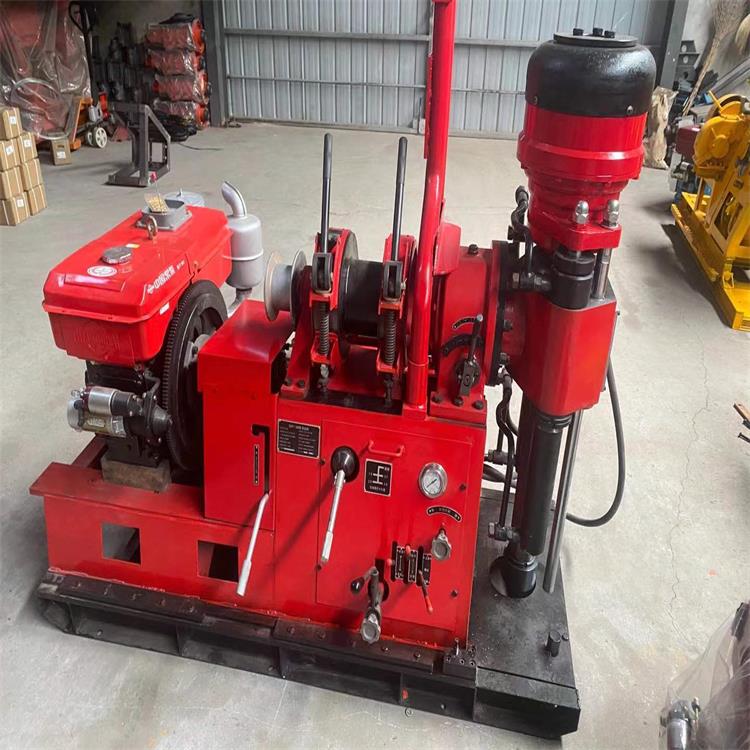

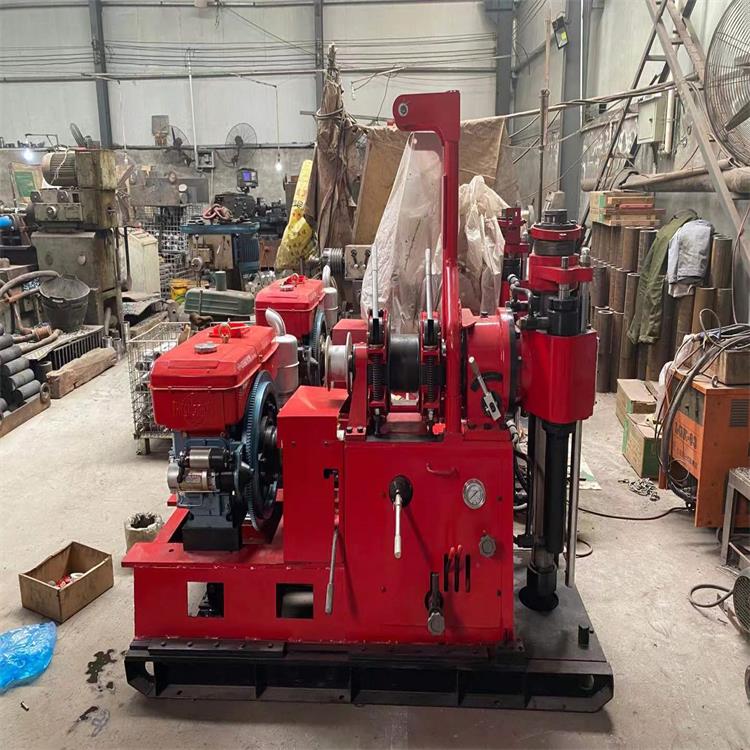

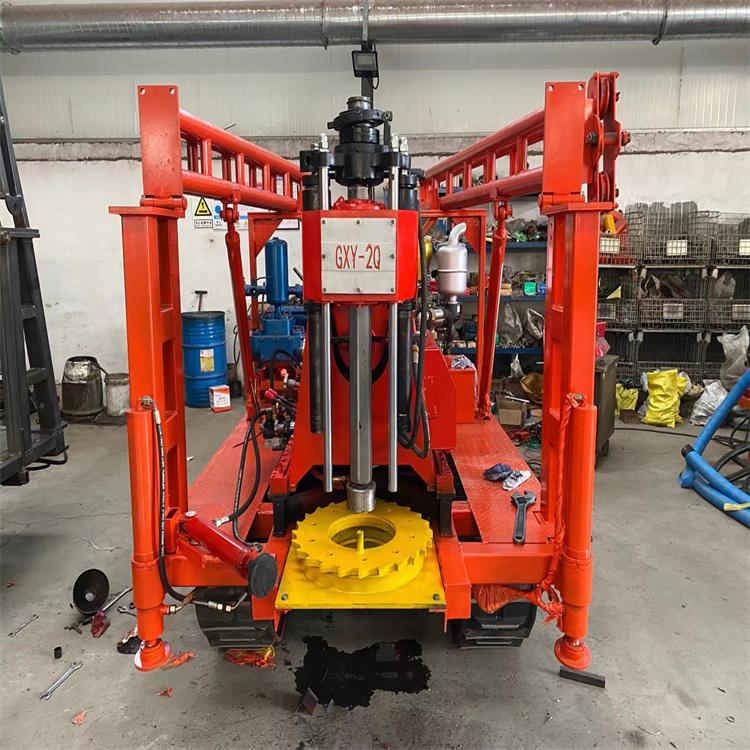

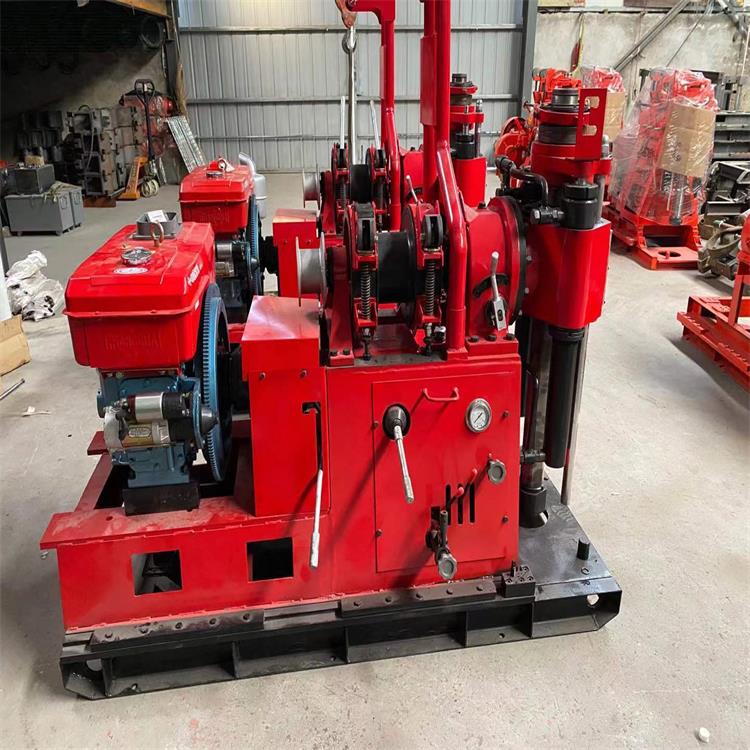

GXY-2Q钻机适用于工业和民用建筑以及公路、铁路、桥基、坝址、水利、水井、探矿等工程地质勘察工作，浅层石油和天然气开采，矿山坑道通风、排水，以及大口径的基桩孔施工等，固体矿床的普查勘探，*孔用各种混凝土结构的检查孔等，根据地层的不同，可选用复合片、金刚石、硬质合金、螺旋等钻头进行钻孔。具有结构紧凑，重量轻，体积小，可拆性好等优点，是适应新型市场需求的设备*。







结构：







GXY-2型钻机具有自动定心式油压卡盘、较强起拔能力的行星式卷扬机和操纵方便、使用的离合器。











优点：







设计，布局合理、结构紧凑，操作灵活、坚固耐拥，可拆性好，便于搬迁、修理方便。











基本参数



钻进深度 0~250m 钻杆直径 Φ42mm,Φ50mm,Φ60mm



钻孔倾角 0-360° 钻机外形尺寸（长宽高） 1860*780*1480mm



钻机重量（不包括动力） 800kg 主动钻杆 六方带槽53*Φ59*4500mm



立轴转速



动力机转速（r/min） 1460 1800



正转低速（r/min） 43:74:117:162 53:92:145:200



正转高速（r/min） 203:352：556：768 250:435:668:947



反转（r/min） 33:159 47:196



回转器



立轴行程 500mm 立轴大扭矩 2500N.m



立轴大起拔力 49kn 立轴大加压力 35kn



大起重力（低速单绳） 25kn 卷筒转速 34:59:94:129r/min



卷场机



钢丝绳提升速度（单绳单层） 0.38;0.66;1.05;1.44m/s



钢丝绳规格 Φ12.5mm



卷筒容绳量 30mm



移动装置



移动油缸行程 465mm



钻机离开孔口距离 330mm



油泵



油泵规格 CB-FC16-FL型



转速 500-2500r/min



排量 16ml/r



动力配置：







YL60L-4电动机，功率15KW，转速1460r/min







2100柴油机，功率17.6KW，转速1800r/min







2S1115M柴油机，功率16.2KW，转速2200r/min







钻进注意事项：



1.钻机工作范围内禁止无关人员走动。







2.当在斜坡和岩石面工作时，务必注意滑倒或侧滑。







3.钻机正在工作时，特别注意钻头，手、脚、身体其他部位不能接触钻机转动部位。







4.钻进时，随时注意循环水情况，发现不回水时要及时处理，以防发生烧钻、蹦管事故。







5. 钻进给力时，给力要平稳持续，转速要合理。
