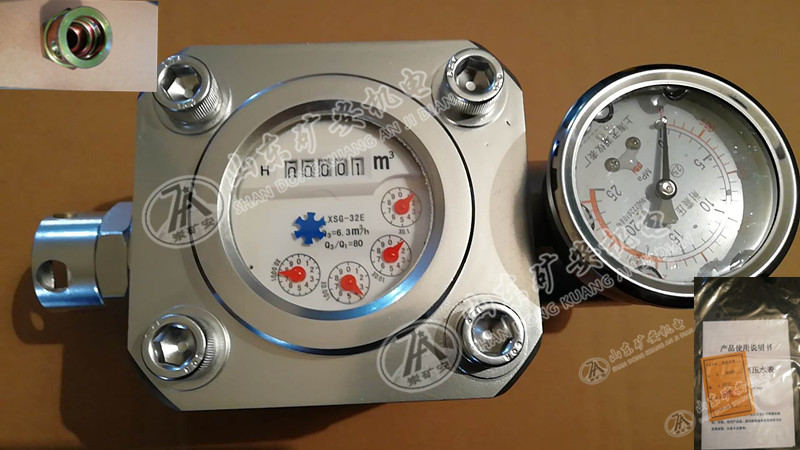

供应SGZ高压水表25Mpa煤层注水高压水表
一、概述
煤层注水是减少煤矿生产中煤尘发生量的有效方法*，高压水表是实施煤层注水防尘措施时必不可少的配套设备。SGZ型高压水表是多流束凹叶轮速度式磁钢传动干式水表，耐压高，密 封性能好，结构简单，数字直读，可与不同压力、不同流量的注 水系统相配套，即可反映注水流量，有可反映注水压力。
二、结构特征与工作原理
SGZ高压水表由压力表、上壳体、水量数字显示计数机构、 隔离板、叶轮组、下壳体等构件组成。机构简图如下图所示
高压水表结构示意图 1—压力表 2—上壳体 3—水量数字显示计数机构4—隔离板 5——叶轮组 6——下壳体 进入高压水表的水在经过叶轮组时推动叶轮旋转，配置其间的磁力传动装置带动水量数字显示计数机构记录流经水表的水量
三、技术特征
|
*大流量 |
m3 /h |
10 |
|
公称流量 |
m3 /h |
6 |
|
*小流量 |
m3 /h |
0.1 |
|
额定压力 |
MPa |
25 |
|
流量精度等级 |
级 |
2.5 |
|
接口尺寸 |
KJ13 煤矿标准接头（可以根据客户需 |
|
|
|
求选配其他型号或种类接头） |
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
mm×mm×mm |
260×110×145 |
|
(长×宽×高) |
|
|
|
质量 |
kg |
6 |
五、装箱单
合格证 一份 ，合格证 一份
