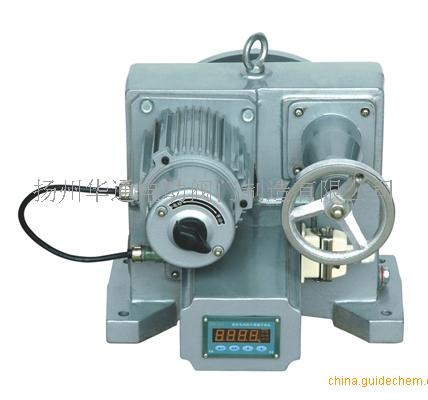

DKJ型电动执行机构是DDZ－Ⅱ型电动单元组合仪表中的执行单元。它包括执行机构和伺服放大器二个独立整件，以电源为动力，接受统一的标准直流信号0～10*，将此转变成与输入信号相对应的转角位移，自动地操纵风门挡板、阀门等调节机构，完成自动调节任务。使用DKJ型电动执行机构的自动调节系统，配用DFD－09型电动操作器，可实现调节系统手动到自动（自动到手动）无忧动切换。
参数与规格：
输入信号：d.c.0～10*
出轴有效位移：0～90o（转角）
输入电阻：200Ω
输入通道：3个（相互隔离）
电源成压：220V，50～60Hｚ
使用环境温度：－10～55℃
使用环境湿度：≤95%
输入信号：d.c.0～10*
出轴有效位移：0～90o（转角）
输入电阻：200Ω
输入通道：3个（相互隔离）
电源成压：220V，50～60Hｚ
使用环境温度：－10～55℃
使用环境湿度：≤95%
规格型号
|
Ⅲ型 型号 |
DKJ-2100M |
DKJ-3100M |
DKJ-4100M |
DKJ-5100M |
DKJ-6100AM |
DKJ-6100M |
DKJ-7100M |
DKJ-8100M |
DKJ-9100M |
|
反馈信号 |
4～20* DC |
||||||||
|
输出扭矩N.m |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
16000 |
|
全行程时间S |
25 |
40 |
60 |
60 |
90 |
110 |
|||
|
Ⅱ型 型号 |
DKJ-210M |
DKJ-310M |
DKJ-410M |
DKJ-510M |
DKJ-610AM |
DKJ-610M |
DKJ-710M |
DKJ-810M |
DKJ-910M |
|
反馈信号 |
1～10* DC |
||||||||
|
输出扭矩N.m |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
16000 |
|
全行程时间S |
25 |
40 |
60 |
60 |
90 |
110 |
|||
主要技术指标
1. 反馈信号：Ⅲ型4~20* DC,Ⅱ型0~10* DC；
2. 输入通道：三个；
3. 输入通道阻抗：Ⅲ型 250Ω,Ⅱ型 200Ω；
4. 输出扭矩：见表 ；
5. 全行程时间：见表 ；
6. 基本误差：&plu*n;2.5％；
7. 回差：≤1.5％；
8. 死区：≤3％；
9. 阻尼特性：≤3次半周期；
10. 电源：单相电压220V ％,频率50Hz（380V 可特殊订货）
11. 使用环境： 温度：执行机构-25～ 70℃
放大器 0～50℃
12. 防护等级：普通型 IP55,户外型 IP66
