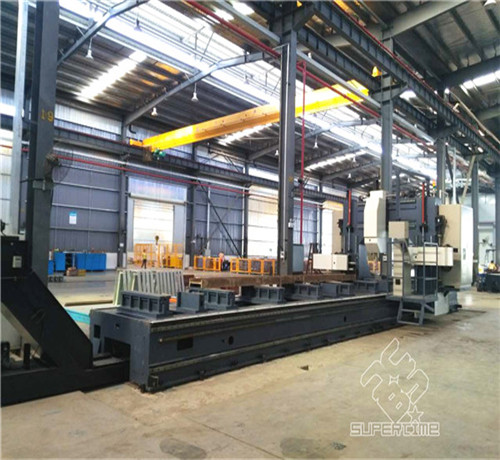

SWD2010型龙门移动式三维钻床主要用于大规格H型钢或箱形梁的三面钻孔加工，采用工件固定龙门移动的方式加工，具有加工效率高，精度稳定的特点，可广泛应用于建筑、桥梁、铁塔等行业。
龙门移动式三维钻床技术参数：
宽度：600～2000mm；
高度：400～1000mm；
*大工件长度：24m；
型式：数控进给滑台式；
数量：3；
钻孔直径：10-50；
主轴转速：120-450r/min；
轴向行程（1、3轴）：700mm；
轴向行程（2轴）：600mm；
钻孔进给速度：0-4m/min；
主轴电机功率：3x7.5 kW；
伺服电机功率：3x1.5 kW；
X轴*大行程：24m；
X轴伺服电机功率：2x3 kW；
V轴*大行程：1980mm；
U轴*大行程：980mm；
W轴*大行程：980mm；
*大移动速度：8m/min；
伺服电机功率：3x1.5kW；
控制方式：PLC；
数控轴数：8；
机床总功率：约47kW；
电机功率：2x0.75+0.45 kW；
龙门移动式三维钻床结构特点：
1、SWD2010型龙门移动式三维数控钻床主要由床身、龙门、主轴箱、电气控制系统、液压系统、冷却排屑系统、检测系统等部分组成。
2、龙门移动式三维数控钻床采用龙门移动，工作台固定的形式，可减少床身长度，节省占地面积。
3、龙门运动(X轴)采用直线滚柱导轨导向、AC伺服电机和低背隙齿轮齿条副驱动。龙门横梁及两立柱上溜板的运动(U、V、W)，采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。各钻削头的进给运动(1、2、3号轴)均采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。
4、主轴箱采用济南硕超数控生产的数控进给钻削动力头。
5、龙门移动式三维数控钻床下部有平板链式排屑器、排屑器上装有水泵及冷却液过滤循环装置。
6、液压系统主要用于X轴定位锁紧及两侧动力头的平衡等。
7、采用PLC控制，并配备上位计算机，工件通过计算机输入和存储，操作方便。
济南硕超数控，多款多规格数控三维钻床供您选择，1年免费售后，非标三维钻定制。如果您对以上SWD2010型龙门移动式三维钻床感兴趣或有疑问，可以到“济南硕超数控”或“L5820009L28”实地考察了解产品详情，济南欢迎您，硕超数控恭候您。
