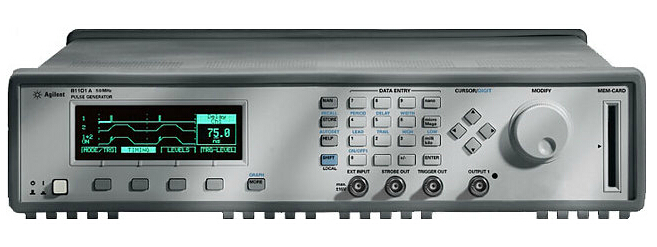

Agilent81101A脉冲发生器
东莞市新创通用仪器有限公司
联系人;陈勇维 18819701701【微信同号】
地址；东莞市塘厦镇花园街光华商贸大厦506室
类型
脉冲信号发生器
型号
81101A
频率
1mHz-50MHz（MHz）
可编程脉冲信号源，1mHz～50MHz，可跃变时间，0.00nS～999.5S，预设TTL/ECL电平，存储调用设置。
与外部时钟同步(固定和可变延迟)
2ns可变跃变时间,在50Ω上达10Vpp(开路为20Vpp)
达500ps(ECL)的快速跃变
2ps定时分辨率
0.01%的频率准确度
任何定时参数变化时无毛刺和陷落
脉冲、脉冲列、模式（数据）工作方式，数据序列
可增加模拟或数字通道
1或2个通道
4种型号的软件*兼容
Agilent 81100脉冲/数据发生器家族使用同样的工作方式（前面板和程序），并与广为使用的8110A兼容，以保护您当前和未来的投资。81110A作为81104A和81101A的超集使随未来需要的增长非常容易。
用于测试数字设计和部件的信号
81100家族可产生测试当前逻辑技术（CMOS,TTL,LVDS,ECL等）所需的所有标准脉冲，多电平波形，数字模式和数据，并可达660MHz。除81130A外，所有型号都可通过无毛刺和陷落的定时参数改变而连续工作。
平稳地集成到自动测试系统
各种附件，以及81101A和81104A *向上的兼容使81110A只需通过仪器的物理改变就可随未来的需求而成长。
技术指标
主机
81101A
输出通道
包括
定时1
频率范围
1mHz-50MHz
50Ω源2
50MHz典型值
*大数频率
-
定时
分辩率
3.5字
*好情况为5ps
带PLL的精度(不带时)
0.01%(5%)3
带PLL的抖动RMS
(不带时)
0.001%+15ps (0.01%+15ps)3
宽度范围
10ns至
(周期-10ns)
精度
&plu*n;5%&plu*n;500ps
时滞
N/A
延迟
(外输入至输出)
(外输入至触发输出)
28.5ns固定值
12ns固定值
附加变量
延迟范围
精度4
0ns至
(周期-20ns)
&plu*n;5%&plu*n;1ns
双脉冲
延迟范围
(宽度+10ns)至
(周期-宽度-10ns)
跃变时间
范围(10/90)
在1kΩ源阻抗
5ns至200ms
可变
6ns典型值
电平/脉冲性能5
幅度
50Ω在50Ω上
1kΩ在50Ω上
100mVpp-10.0Vpp
200m Vpp-20.0Vpp
电平窗
1kΩ在50Ω上
-10.0V~+ 10.0V
-20.0V~+ 20.0V
精度
50Ω在50Ω上
1K Ω在50Ω上
&plu*n;(3%+75mV)
&plu*n;(5%+ 150mV)
输出
连接器
BNC单端
源阻抗
精度
可选
50Ω或1kΩ
&plu*n;1%,典型值
*大外电压
&plu*n;24V
短路电流
&plu*n;400**大
(通道增加时加倍)
动态串扰
基线噪声
过冲/脉冲/振铃
<0.1%典型值
10mV
RMS典型值
&plu*n;5%幅度
&plu*n;20mV
模式/数据能力
N/A
序列
N/A
格式
N/A
脉冲列
单或双脉冲
脉冲数
2-65536
触发方式
连续
触发
(外,内,手动)
门控
(外,内,手动)
外宽度
输入
PLL基准输入,
时钟输入,
外输入
负载补偿
可送入实际
负载值以显
示实际输出
其它输出
触发输出
选通输出
极限
可编程的高和低电平,以保护被测设备
通道增添
N/A
