品牌:硕超数控
长ｘ宽:3000ｘ3000mm
最大钻孔直径:90mm
主轴莫氏锥度:6号
起订:1台
供应:10台
发货:30天内
立即购买

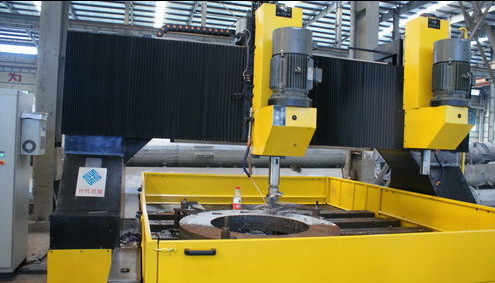

DZC3030型数控平面钻床主要用于电力、石油、*、锅炉等行业中法兰、换热器以及管板件的加工，可以省掉逐一划线，对线的工作。只要输入正确无误的CAD设计图纸，即可实现两主轴自动连续钻孔，加工过程数控，效率高，精度高，编程方便，操作简单。
数控平面钻床规格型号：
DZC2525型龙门移动式数控平面钻床，加工范围2500*2500mm；
DXC3030型龙门移动式数控平面钻床，加工范围3000*3000mm；
DXC3535型龙门移动式数控平面钻床，加工范围3500*3500mm；
DX*040型龙门移动式数控平面钻床，加工范围4000*4000mm；
DXC5050型龙门移动式数控平面钻床，加工范围5000*5000mm；
DXC6060型龙门移动式数控平面钻床，加工范围6000*6000mm；
DXC8080型龙门移动式数控平面钻床，加工范围8000*8000mm；
数控平面钻床规格参数：
1、*大加工工件尺寸：长ｘ宽3000ｘ3000mm；
2、厚度：250mm；
3、工作台T型槽宽度尺寸：22mm；
4、*大钻孔直径：90mm；
5、主轴转速：120-700r/min；
6、主轴莫氏锥度：6号；
7、主轴电机功率：2ｘ11kW；
8、龙门纵向移动（X轴）：X轴行程 3000mm；
9、X轴移动速度：0-8m/min；
10、X轴伺服电机功率：2ｘ2.0kW；
11、X轴定位精度：0.08mm/全长；
数控平面钻床结构特点：
1.该大型平面钻床属龙门移动式钻床，减小了床身长度，节省了占地面积。床身、横梁采用钢板焊接结构，经人工时效处理，精度稳定。优化设计的龙门结构使机床的刚度大大提高，可以保证大的切削用量。工作台上平面布置有若干横向T形槽条，用以装夹夹具及工件。
2.龙门的纵向（X轴）移动靠安装于两侧床身上的高精度直线导轨副导向，移动灵活。驱动采用AC伺服电机带动精密滚珠丝杠副双侧同步驱动。导轨与丝杠均已消除了间隙，响应好，定位精度高。双侧同步驱动保证了龙门的平行移动，保证在任何位置Y轴对X轴的垂直度。
3.钻削动力头的横向（Y轴）移动靠安装在龙门横梁前面的两条高精度直线导轨副导向，驱动分别采用AC伺服电机带动同步带和精密滚珠丝杠副驱动，确保工作的高精度。
4.钻削动力头采用变频电机经齿轮减速（i=7.5）驱动独立主轴；主轴进给采用AC伺服电机带动同步带和精密滚珠丝杠副驱动；主轴锥孔为莫氏6号锥度，配有多种规格莫氏变径套，可以安装较大直径范围的钻头。
5.该大型平面钻床可采用电子手*纵，当钻*个孔设定进给位置后，钻其余的同种孔可实现快进→工进→快退的程序。因而加工过程中节省了大量的时间，生产效率大大提高，并且还具有自动断屑、退屑、暂停、断钻头保护、手动孔为跳跃功能。
6.该大型平面钻床配有平板链式自动排屑器和集屑车，冷却液可由排屑器收集后循环使用。
7.数控平面钻床精密直线导轨副、精密滚珠丝杠副等高精度的运动副均配备有自动润滑系统。
8.数控平面钻床X轴配备不锈钢防护罩，Y轴两侧配备柔性防护罩。工作台四周安装有防水挡板。
9.该大型平面钻床有机床照明灯，有利于观察和操作。
10.数控平面钻床数控系统采用西班牙FAGOR8055系统，并配有RS232接口和LCD液晶显示屏，上位计算机管理，钻孔坐标可实现CAD/CAM直接转换，方便了编程、存储、显示和通讯，操作界面具有人机对话、误差补偿、自动报警等功能。工件孔位可采用键盘或CAD图形输入后自动生成加工程序。具备钻孔前孔位预演和复检功能，操作方便。
11.数控平面钻床所配置的滚珠丝杠、直线滚动导轨、液压泵、阀、进给伺服电机及其驱动器、数控系统等均为*知名品牌产品，机器的精度、可靠性高，故障少、开机率高。
硕超数控平面钻床厂家主要数控设备分类：
铁塔数控加工设备：
JX2020，JX1412，JX1010，JX0808型数控角钢冲孔生产线；
JX2532，JX2532F,JX3540，JX3036型数控角钢钻孔生产线；CJ50，CJ100，CJ110，CJ120，CJ200数控连接板液压冲孔机；
CJ100HZ，CJ110HZ，CJ120HZ，CJ200HZ数控冲钻复合机；
板材数控加工设备：
GZP30，40，50，60型数控高速平面钻床；
GZC30，40，50，60型数控高速平面钻床；
DZC2525，3030，4040，6060，7070，8080大孔径数控管板钻床；
钢结构数控加工设备：
SWZ400，SWZ700，SWZ1000，SWZ1250型数控三维钻床；
DJ400，DJ1000，DJ1250型数控转角带锯床；
SX1000，SX1250型数控锁口铣床；
锅炉*加工设备：
GT1212，1509，1713，1715型数控锅筒钻床；
JXZ0305，3512，0515，0815，0818型数控高速集箱钻床；
如果您对以上DZC3030型数控平面钻床感兴趣或有疑问，可以百度一下“济南硕超数控”或者“L5820009128 WEIXINHAO：docnc2014”了解产品详情。数控平面钻厂家济南硕超数控，您全程贴心的采购顾问。
