品牌:硕超数控
主轴转速:30—3000r/min
主轴电机功率:15/18.5kW
主轴锥孔:BT40
起订:1台
供应:10台
发货:30天内
立即购买

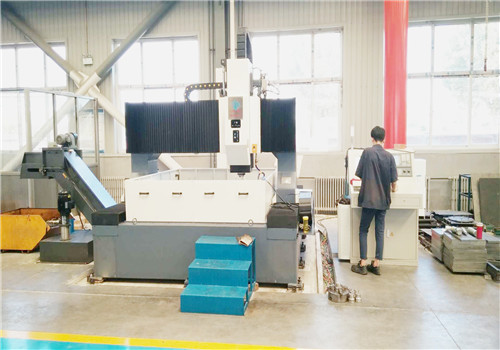

CJ1616HZ数控高速平面钻床可以钻通孔、盲孔、阶梯孔、孔端倒角以及工件的铣削加工，*大加工范围1600×1600mm，*大钻孔直径40mm。数控高速平面钻是建筑、桥梁、铁塔等钢结构行业中的板类工件钻孔和铣削加工的*装备。“CJ1616HZ龙门移动式高速钻铣床”只是一台看起来不起眼的数控钻床，但，不亲眼看到它加工平板，谁也想不到这台数控钻床的“大本事”，替代人工，提高3-4倍的生产效率。
数控高速平面钻床技术参数：
长X宽：1600x1600mm；
工件*大厚度：120mm；
工作台T型槽宽度：22mm；
垂直滑枕式动力头：数量1个；
主轴锥孔：BT40；
*大钻孔直径：40mm；
钻孔深度：≤120；
主轴转速：30—3000r/min；
主轴电机功率：15/18.5kW；
主轴下端面到工作台面距离：250-400mm；
龙门纵向移动
（X轴）*大行程：1600mm；
X轴移动速度：0-10m/min；
X轴伺服电机功率：2kW；
动力头横向移动
（Y轴）动力头*大行程：1600mm；
Y轴移动速度：0-10m/min；
Y轴伺服电机功率：1.5kW；
垂直滑枕进给运动
（Z轴）Z轴行程：150mm；
Z轴进给速度：0-5m/min；
Z轴伺服电机功率：2kW；
定位精度
X轴：0.08mm/全长；
Y轴：0.08mm/全长；
重复定位精度
X轴：0.04mm ；
Y轴：0.04mm ；
液压系统
液压泵压力：6MPa ；
液压泵电机功率：3kW
气动系统
压缩空气供气压力：≥0.5MPa；
数控高速平面钻床结构特点：
1、高速数控钻采用数控滑枕式动力头（Z轴），行程根据工件预先设定，能够实现钻头快进—工进—快退的自动转换，具有加工效率高，结构简单，维护成本低等优点。结构精巧，使用方便，维护简单。
2、高速数控钻铣床的动力头主轴采用台湾BT40内冷刚性精密主轴，可使用硬质合金内冷钻头，精度高。配备液压打刀缸，装卸*极为方便。主轴由大功率主轴电机通过同步带进行驱动，主轴转速30～3000r/min，转速范围广。
3、龙门移动式高速数控钻铣床共有3个数控轴：龙门的移动（x轴）；动力头在龙门横梁上的移动（y轴）；动力头的进给运动（z轴）。每个数控轴都采用精密直线滚动导轨导向，AC伺服电机+滚珠丝杠驱动。运动灵活，定位*。
4、工作台上平面布置有若干横向T形槽条，用以装夹夹具及工件。
5、高速平面钻床配有平板链式自动排屑器和集屑车，收集铁屑和切削液。
6、高速数控钻铣床精密直线滚柱导轨副、精密滚珠丝杠副等高精度的运动副均配备有自动润滑系统。
7、数控采用西门子808D控制，并配备上位计算机以方便工件加工程序的存储与输入，操作简便。
8、龙门移动式高速数控钻铣床配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器等，均为国内外知名厂家供货，开机故障少。
济南平面钻厂家时代百超提供及时有效的售后服务：
技术优势：
1）拥有25位具备行业20年设计制造经验的*工程师技术团队；
2）公司占地20000平米，10000平米的制造基地；
3）自主品牌，每年超过15项的技术专利；
4）国家高新技术企业，市级技术中心；
5）核心技术团队中有济南市技术人才。
产品质量
1）丝杠，轴承，导轨等关键传动件采用国际知名品牌；
2）数控系统采用SIEMENS；
3）焊接件热处理采用传统工艺，去应力效果好；
4）德国专家认可的装配质量；
5）公司自主版权的自动编程系统；
售后服务
1）专家级售后服务团队；
2）7X24小时工程师贴心保姆服务；
3）10部24小时专家候诊的热线电话；
客户群体
1）欧洲、北美、印度、俄罗斯、东南亚、非洲等超过30个国家销售510多台（套）；
2）国内已覆盖除*，海南两省份外的所有地区，销售量达3000多台（套）；
如果您对以上CJ1616HZ型高速数控平面钻床感兴趣或有疑问可以搜一下“济南硕超数控”或者“L5820009128 WEIXINHAO：docnc2014”了解更多数控平面钻床产品详情。济南平面钻厂家硕超数控，您全程贴心的采购顾问。
