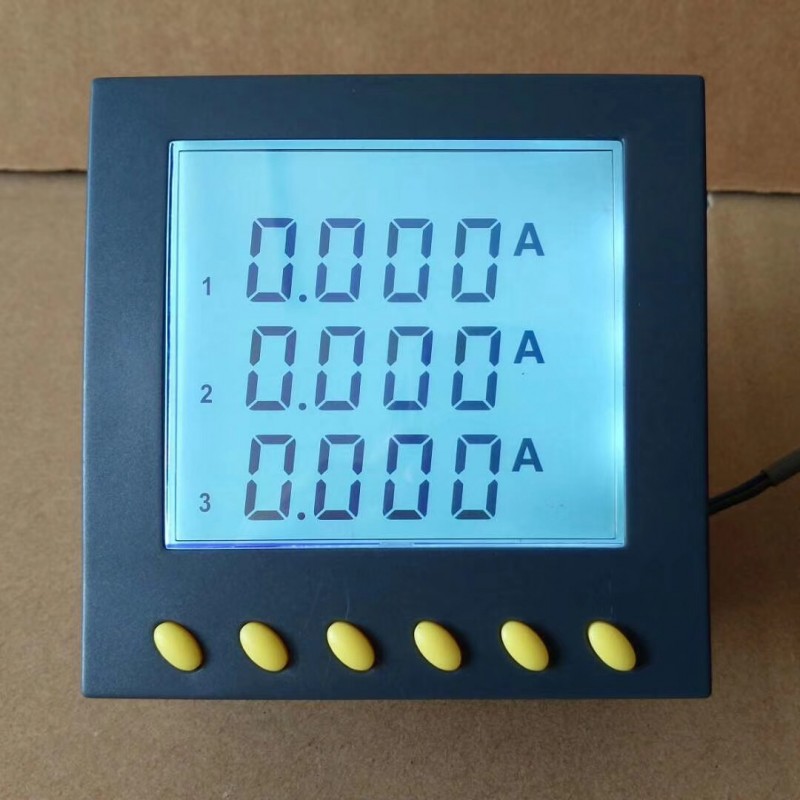

WDS-P90液晶三相电流仪表适用于电力电网、电站、电气开关柜和自动化系统中，对三相电流的电参数测量和显示，采用LCD方式显示。本产品长期运行稳定性好，具有测量精度高，读数清晰、方便、无视角误差、可任意角度安装、抗震、抗*能力强等优点；仪表CT变比可通过仪表面板上按键设置；数字校零、数字校调，精度高，性价比极高，是原指针式仪表的理想替代品。
产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。
二、技术指标
|
交流电流 |
|
|
精度：0.2% |
辅助电源：AC/DC85~265V |
|
信号输入：AC 0~5A |
负载：电流输入小于6A |
|
量程范围：0~9999A |
功耗：＜0.4VA（每相） |
|
分辨率：1* |
阻抗：＜20mΩ工作环境：-10~60℃，5~95%无凝露 |
三、外形尺寸及面板说明
|
按键名称 |
功能说明 |
|
F1键、F2键、F3键 |
无功能 |
|
F4数据键、返回键 |
编辑数据时，每按键一次，数值增加1；编辑结束按此键退出 |
|
F5移位键 |
编辑数据位时，每按键一次，闪烁位（编辑位）向左移动一位 |
|
F6多功能键 |
空闲状态按此键2~3秒即可进入设置菜单；数据编辑状态， 按此键可选中或取消闪烁（编辑）。 |
四、编程操作
比5互感器规格设置：举例：“300/5A，CT=60”（计算：300÷5=60）；“2500/5A，CT=500”（计算：2500÷5=500）；……
比1互感器规格设置：举例：“300/1A，CT=300”（计算：300÷1=300）；“2500/1A，CT=2500”（计算：2500÷1=2500）；……
操作实例：设仪表信号输入为300/5A，CT=60（仪表初始输入为5A，CT=1）
1、 初始状态（图1）下长按F6键3秒首先进入的菜单是仪表地址号设置（图2）；
2、 轻按F5键一次，切换到CT变比设置菜单（图3）
3、 轻按F6键一次，*下排数字的*后一位数闪烁，代表*后一位数被选中，处于可编辑状态（图4）
4、 连续按数据键F4直至将数字调整到0（图5）
5、 按移位键F5将闪烁位向前移动一位（图6）
6、 连续按数据键F4直至将数字调整到6（图7）
7、 按F6键一次，取消闪烁（图8），到此已经将初始CT=1修改成CT=60
8、 按返回键F4退出设置菜单，返回到初始状态（图1）
