品牌:ELITECHIP
工作电压:190-250V
型号:ECS5-H1-02
负载功率:150W
起订:3000PCS
供应:1000000PCS
发货:3天内
立即购买

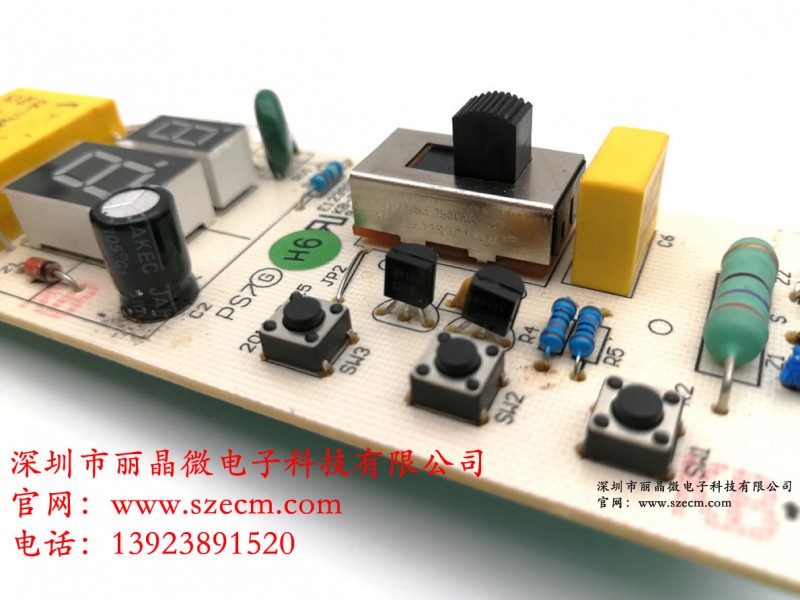

ECS5-H1-02电热腰带控制器功能说明
一、功能说明:
1、工作电压范围AC 190V-250V和负载功率*大*X150W
2、上电为数码管显示，功率显示，无输出。长按开关机键2秒为开机，默认设定功率是H档。长按开关机键2秒为关机，关闭输出以及显示，恢复到上电初始状态。
3、功率选择键，开机后按该键有效，每按该键按以下方式循环：H档-L档-1档-2档-3档-4档-5档，当选择H档工作1小时后自动切换为1档。
4、定时功能，开机后10小时定关机。
5、工作电压范围AC 190V-250V和负载功率*大*X150W
6、数码管显示模式，显示功率档位，L、1-5档、H。
功率调节方式如下：设定功率分7段，功率调节采用脉宽控制，周期为10秒。
L档（20%）-1档（30%）-2档（40%）-3档（50%）-4档（60%）-5档（70%）-H档（*）
7、故障保护：①当检测到感温线与负载之间漏电电阻300-150K之间是，停止输出。小于150K时，数码管显示“E”闪灯。同时关闭输出。
②当检测到负载开路或外层感温线开路时数码管显示“P”闪灯。同时关闭输出。
③为了防止插座接触不良，提示或者控制其使用，要去连续3次掉电，控制器都将恢复初始关机状态。
④以上检测都在开机下进行。
深圳市丽晶微电子科技有限公司，专注于电热腰带控制板，电热毯方案开发，电热毯PCBA控制板方案开发，电热毯IC芯片温控单片机芯片，温控定时方案开发。更多产品请登录：*.szecm.com
