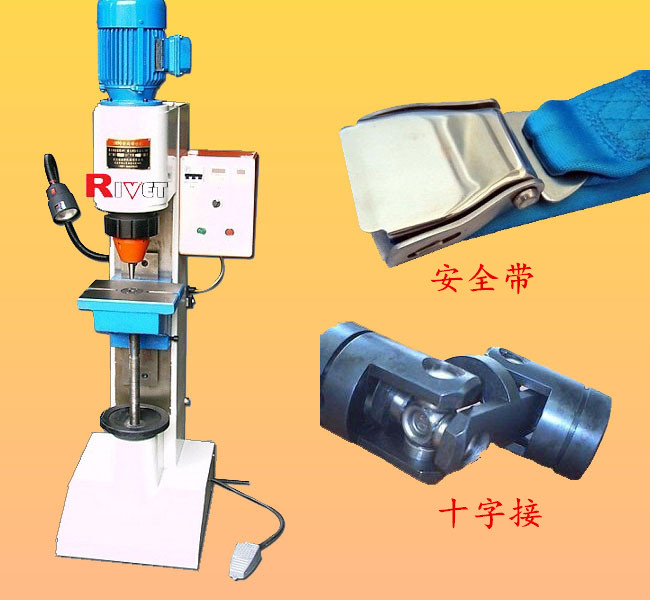

J*Q (气动径向铆接机）

机器特点：

■中型立式 气动铆接机设计

■*大铆接直径Φ9mm（实心钢铆钉）

■气压驱动，无级调压

■旋转部分外罩安全保护

■可预留气动同步夹具 接口

■方形升降工作台，手柄锁定

■铆接时间随意设定，手动、自动任意切换

■人体工学外形设计，操作轻松方便

J*Q

适用范围：汽车零部件、日用五金、*、电子产品、纺织机械等。

 可加高\加长\加宽改装

       J*Q是为适应用户较大铆接直径、大批量而设计的一类中型立式 气动铆接机。该机应用有第五代摆辗铆接技术外，同时采用丝杆升降式工作台（机头部分固定），台面具有夹具梯形槽，工作台中心孔径与主轴轴线同轴，可用于夹具定位。电控部分加装数显时间继电器和数显计数器，方便操控。气压元件全部采用进口件，质量可靠，气路加装气雾润滑和气体滤水功能。另外增加双向调速阀，方便铆接参数调整。

技术参数：

▲铆接铆钉直径范围            Φ2mm~Φ9mm

▲*大铆接压力                14Kn

▲铆头*大工作行程             30mm

▲铆头到工作台*大距离         245mm

▲工作台升降距离              245mm

▲工作台中心定位孔直径         Φ16mm

▲喉深                        160mm

▲铆头伸出长度                 50mm

▲工作台尺寸                   260mm×230mm

▲功耗                        0.55Kw

▲驱动方式                    气动

▲外形尺寸                    730mm×490mm×1470mm

▲机床净重                     250Kg

▲气源要求                    压力4-5kgf/cm2  流量0.05立方米/分钟
