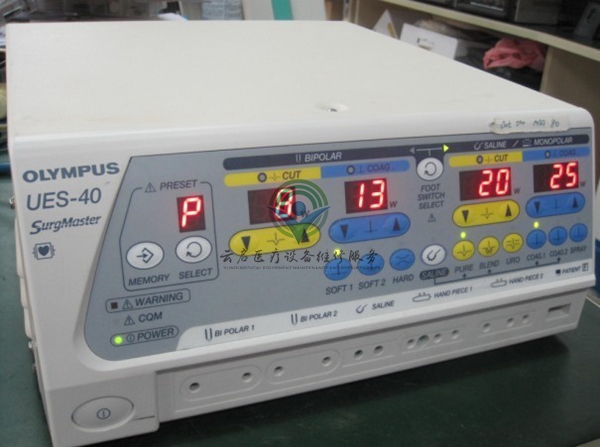

首先看两个案例

案例1：故障现象：开机后等待工作过程当中，突然“嘣”的一声巨响后，面板显示、指示灯全无。

案例2：故障现象：手术过程中设备突然停止工作，电源指示灯、面板皆无显示。

引申上面两个案例，我们先了解整个板块的外形构造图及其工作流程方框图



分析案例1：

         在待机过程中故障发生，伴随巨响，说明机器内部有零配件严重损坏。拆开检测，发现图①E部分的4个大功率开关管及共阴极整流二极管已经炸裂开，D部分的UC3854○15○16、T*426②④⑤⑦、IRFU120、IRFU9120每个脚位之间都已击穿短路，防浪涌电阻也损坏，可以断定，是由于过流的原因造成开关管炸裂的，而开关管电流过大，可以追溯到驱动电路，即PWM输出电路：当UC3854的性能不良或老化等因素，环型控制电路、电流与电压反馈电路等都失效，加到开关管的电压电流激烈上升，从而损坏图③中的开关管及快恢复整流二极管炸裂。

       解决方法及步骤：

将损坏元件全拆下，用万用表电阻档检测滤波电容正反向阻值，看其是否有充放电现象，如有，就可以先更换上防浪涌电阻及PWM电路部分，通电测试副电源VCC及UC3854○10○13○15、保护电路电压及○16的电压、波形，确保每个工作点都正常后，再装上功率开关管上电试机，正常工作，得到稳定的APFC电压。



分析案例2：

设备在手术过程中突然停止工作，电源指示灯、面板皆无显示。

试想一下：什么情况下电源指示灯、面板都没显示的呢？根据以往维修经验可知，此问题为电源输入电路出现故障居多，故障原因是哪里呢？开机检查，发现防浪涌电阻已开路，而防浪涌电阻损坏的原因有：

一：节能继电器电路(如图⑦)不工作，

二：PFC电路不工作，造成整机电源总体可提供的功率下降，加上谐波分量较杂，在功率设置*小工作状态时，电流变化量不是很明显，但随着功率的切换电流会随之加剧并大幅度上升，会造成烧保险或损坏防浪涌电阻的原因。对于PFC电路是否工作，主要从以下几点判断：

①电源VCC17.5V（副电源是否正常工作）

②PFC振荡驱动电路是否正常

③稳压取样及反馈电路是否异常

根据以上三点存在的可能性，进行逐一排除，首先测试其供电，所以*时间更换新电阻并在通电前要做的是：确保整个负载及回路没有短路现象，或者用分离法把各个负载分离开来逐步测试，这里我们把PFC部分与副电源分离，先检测副电源部分。



解决方法及步骤：

        先将FA5511、K2769拆下，再次对其外围的电路元件进行测量，确保没有故障元件，然后装上新的FA5511，通电测量其⑥脚电压为17.8V，而⑤脚也有正常的锯齿波输出，由此可见，这个由FA5511组成的PWM电路已正常，装上开关管K2769后通电测试，测得副电源电压为17.5V，副电源修复成功。接着，再检修、确认UC3854组成的APFC电路部分都正常后，接上之前分离检修的电路，整机便可正常工作。

    *后，对修复后的设备进行各指标参数检测：①输出功率 ②高频漏电指数 ③波峰因子 ④安全警报等都已合格！设备修复成功！
